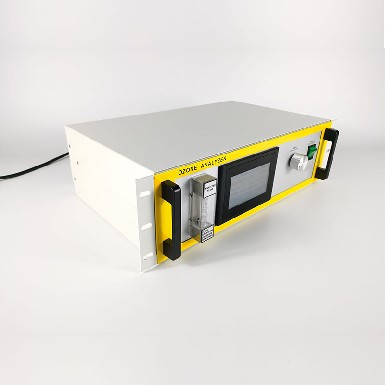

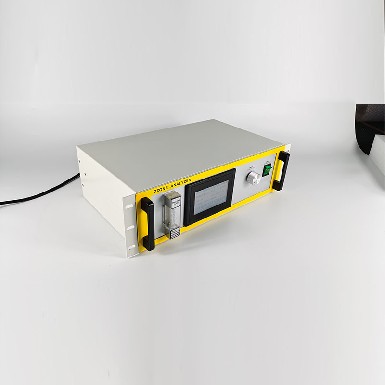

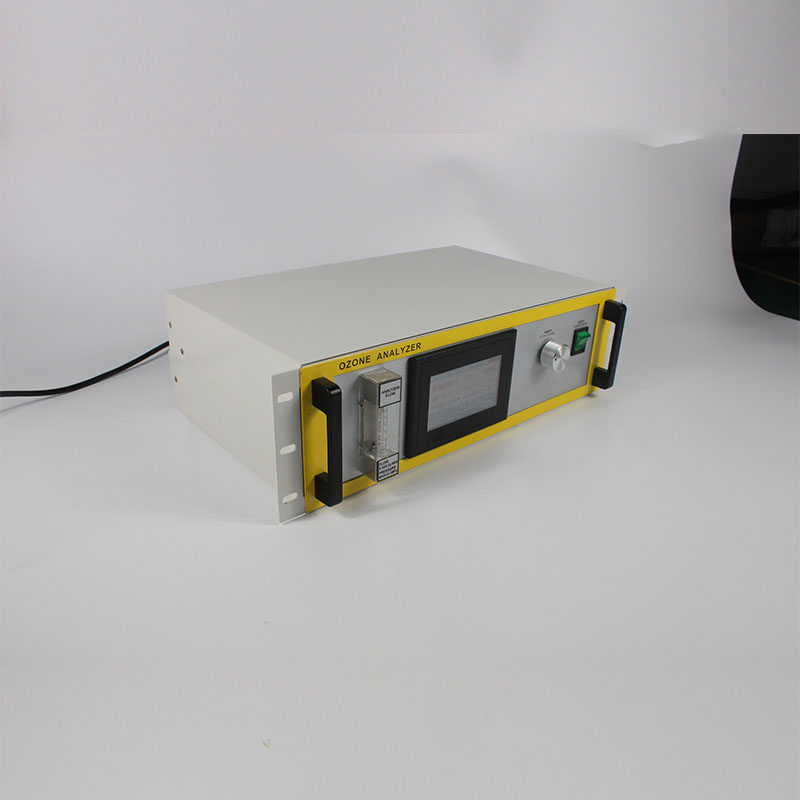

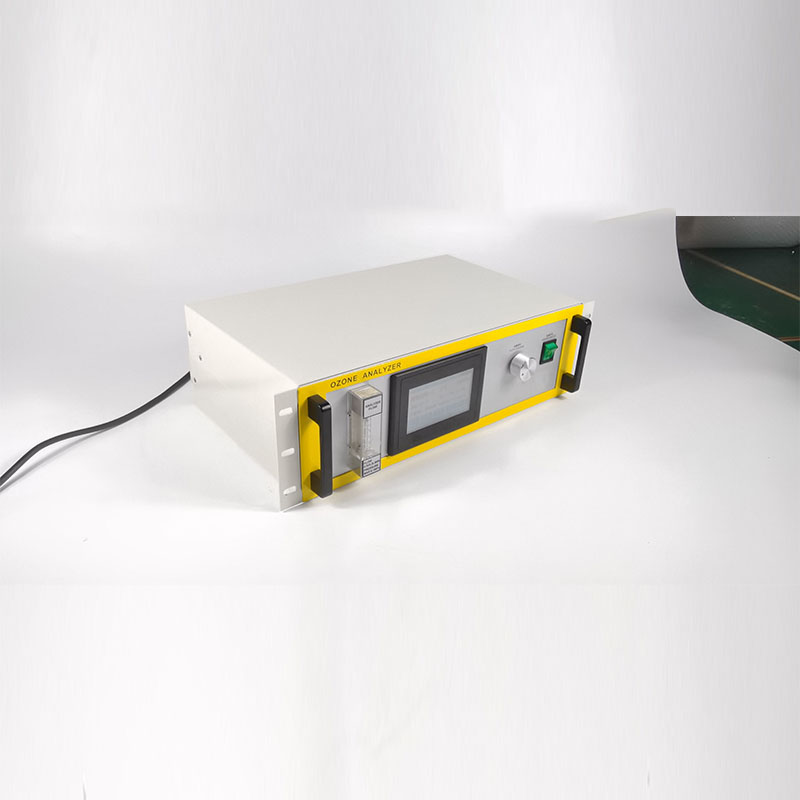

PTM600-O3-UV-3000嵌入式臭氧氣體濃度分析儀

　　PTM600-O3-UV-3000型臭氧氣體分析儀依據朗伯—比爾定律，中華人民共和國國家環境標準《環境空氣臭氧的測定-紫外光度法》、中國華人民共和國建設部《水處理用臭氧發生器》的檢定及標定方法來設計制造。通過測量臭氧對紫外光吸收前后的光信號強度變化，由此計算出當前臭氧濃度值。設備使用先進的雙光路紫外光源系統，內設有燈管智能管理系統，開機后可使紫外燈管迅速達到測量狀態，采用國外分離式光池技術，設備具有無泄漏、耐壓高、耐大流量采樣氣體沖擊、易清潔、維護方便、操作簡單、使用成本低等特點。主要用于連續檢測各種工業環境下的臭氧氣體，也可用于檢測運行中的管道、容器等環境的臭氧氣體。廣泛應用于制藥、化工、市政、污水處理等行業，對臭氧發生器出口濃度和臭氧發生器產量測量。　　臭氧分析儀帶有觸摸屏操作界面，實時顯示臭氧氣體的濃度，帶有壓力和溫度補償及顯示，可設置自動校零時間和手動校零模式。高濃度(g/Nm3)量程帶有流量輸入功能，可實時顯示臭氧發生器的產量。帶有兩組繼電器信號輸出，用戶可自由選擇高報警點和低報警點信號輸出連接。核心部件采用紫外長壽命光源系統，采用高透光率石英片，保證零點的穩定性，防止零點漂移影響檢測濃度的準確性。根據國外光池技術設計的耐壓力，耐沖擊的獨立光池結構，校零操作時氣體流量、壓力、流速保持不變，防止氣流沖擊對校零產生影響，無需關閉臭氧進氣可完成校零操作，保證設備可以每天24小時連續運行。　　應用領域：臭氧發生器廠家，市政用水行業，工業污水行業，精細化工行業食品跟飲用水行業，空間消毒行業，泳池消毒行業，香精合成行業等使用臭氧發生器行業。

產品認證：

產品認證

在線咨詢

咨詢熱線：13925220380

產品介紹
技術參數
定制選配

產品特點：

測試方法：雙光路紫外光吸收法，長壽命光源系統，測量精度高。

測量原理：依據朗伯—比爾定律，通過光度吸收原理準確測量。

光源系統：國外長壽命紫外光源系統（波長253.7nm），免費質保3年。

使用方式：室內安裝使用，配置電源及信號端子。

光池系統：分離式光池技術，無泄漏、耐壓高、耐大流量采樣氣體沖擊。

智能補償：內置溫度和壓力補償及顯示，帶有光源自動補償功能。

操作方式：用戶可根據運行狀態選擇手動校零和自動校零，可設置自動校零時間。

顯示單位：g/Nm3，mg/NL，%WT，ppm ，mg/Nm3可選。

數據顯示：高清彩色觸摸屏，高濃度量程設置進氣體質量流量，實時顯示產量。

輸出功能： 4-20mA、RS485通訊、兩組報警點輸出、電子流量計輸入等。

標準配置：防腐流量計，臭氧尾氣破壞器，進氣過濾器。

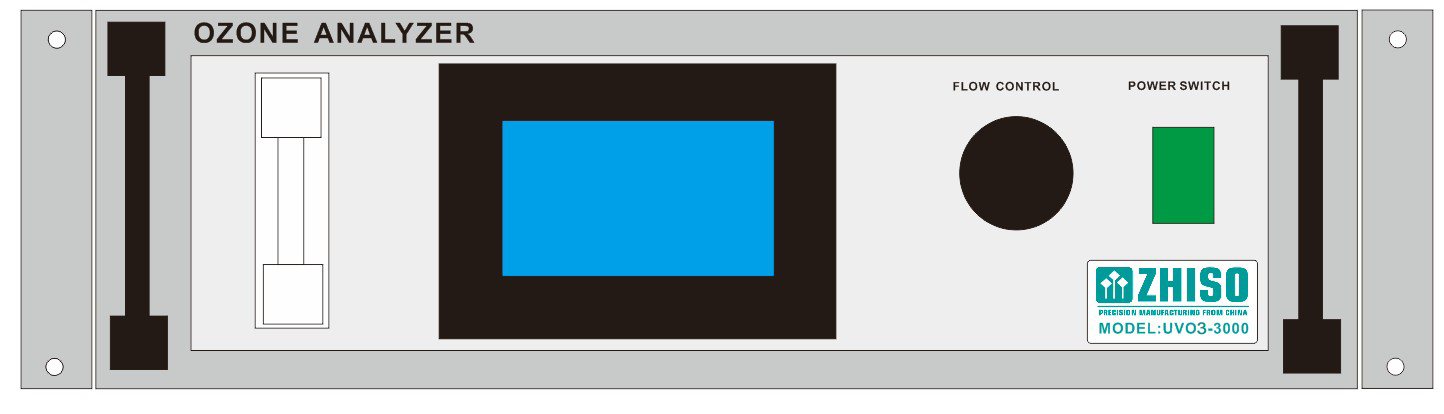

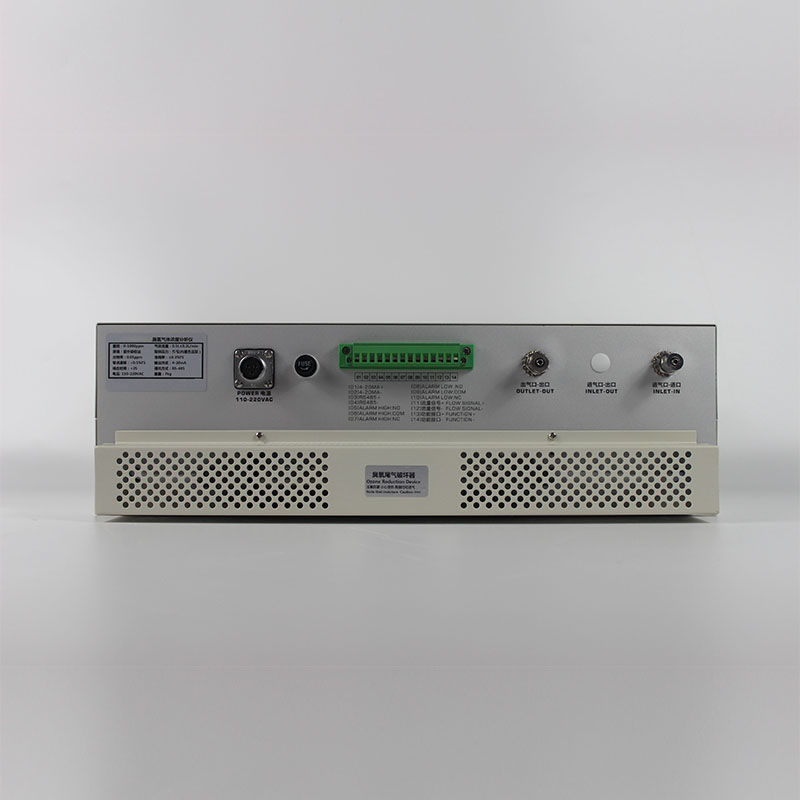

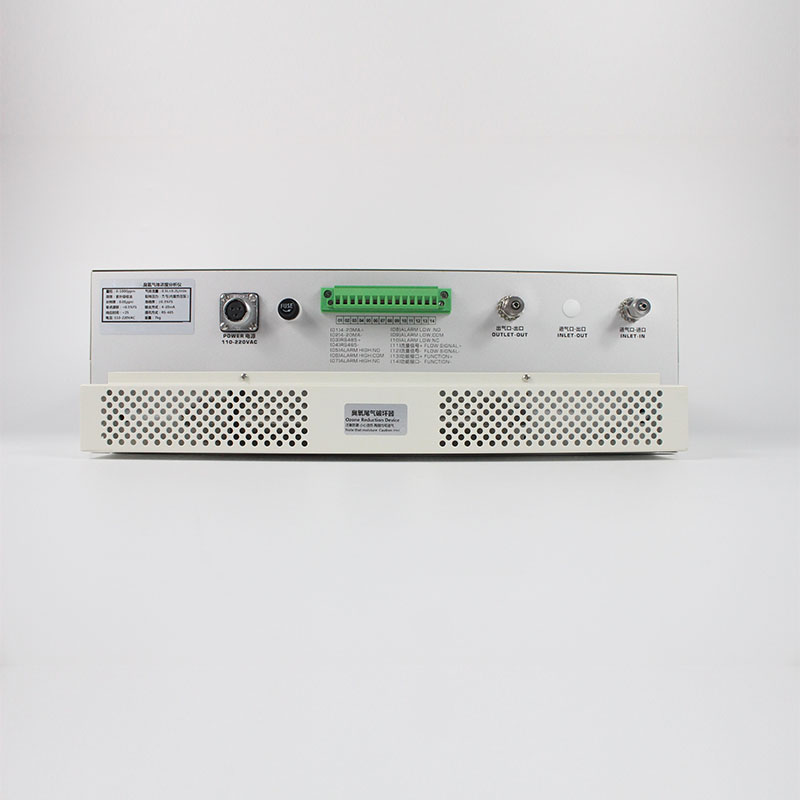

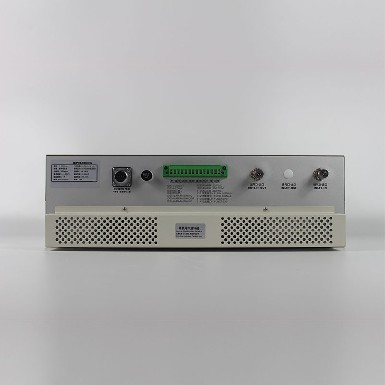

產品結構組成：

進氣口-進口：臭氧分析儀串聯在臭氧管道中的進口，如果旁路取樣則做為臭氧進氣口。

進氣口-出口：臭氧分析儀串聯在臭氧管道中的出口，如果旁路取樣則本氣口會做封堵處理。

出氣口-出口：臭氧分析儀的出口，已內置臭氧破壞器，出氣口無臭氧味道，可室內排放。

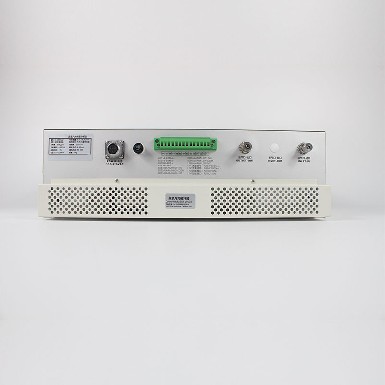

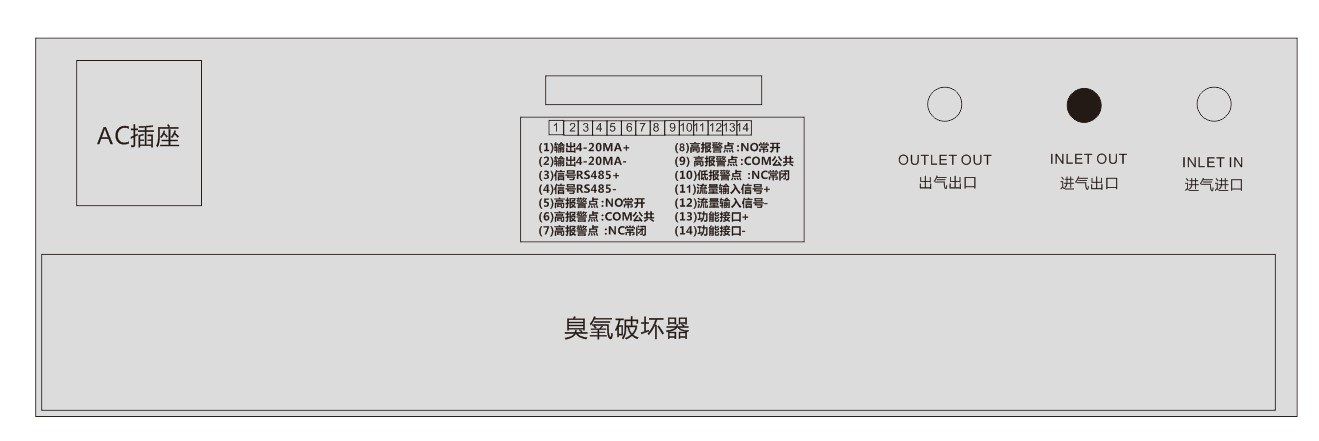

信號端子輸出：

(01)4-20MA+ 電流信號輸出	(08)ALARM LOW :NO 低報警點-常開
(02)4-20MA- 電流信號輸出	(09)ALARM LOW:COM 低報警點-公共端
(03)RS485+ 通訊接口	(10)ALARM LOW:NC 低報警點-常閉
(04)RS485- 通訊接口	(11)流量信號+ FLOW SIGNAL+ 產量計算流量信號接入
(05)ALARM HIGH:NO 高報警點-常開	(12)流量信號- FLOW SIGNAL- 產量計算流量信號接入
(06)ALARM HIGH:COM 高報警點-公共端	(13)功能接口+ FUNCTION+ 預留功能：臭氧發生器調配
(07)ALARM HIGH:NC 高報警點-常閉	(14)功能接口- FUNCTION- 預留功能：臭氧發生器調配

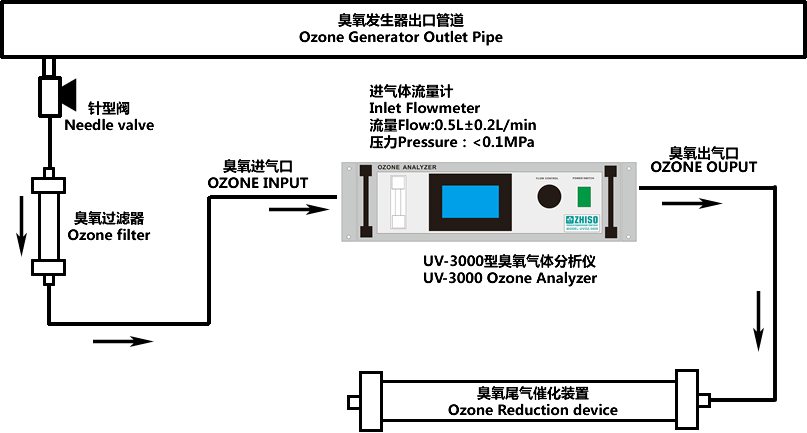

PTM600-O3-UV-3000型臭氧氣體濃度分析儀-正壓取樣連接工藝

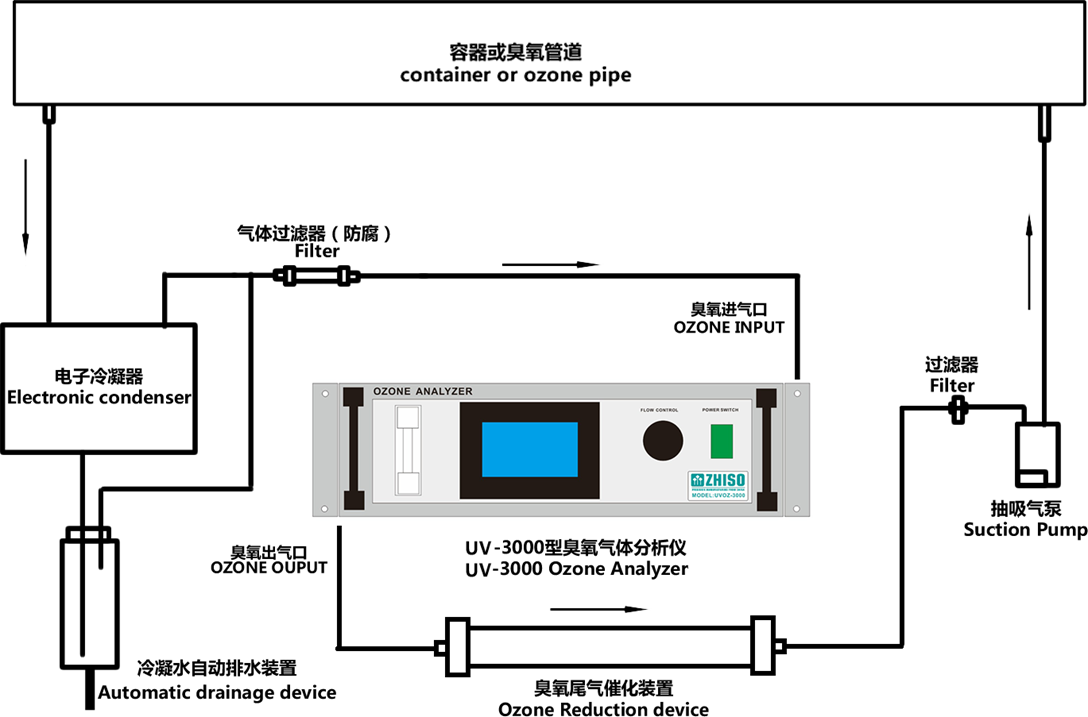

PTM600-O3-UV-3000型臭氧氣體濃度分析儀-負壓取樣連接工藝

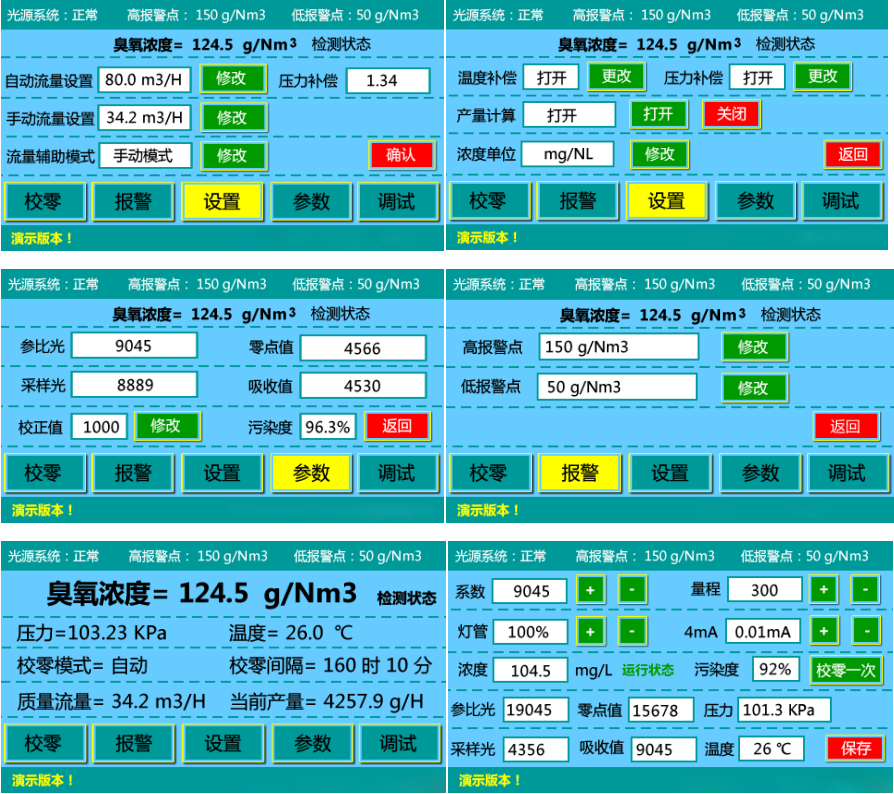

觸摸屏程序演示畫面：

PTM600-O3-UV-3000型臭氧氣體分析儀，可選量程及工作方式。

量程	取樣方式	應用領域
0-300g/Nm³	正壓取樣，帶有壓力，溫度補償	臭氧發生器出口濃度實時檢測。
0-100g/Nm³	正壓取樣，帶有壓力，溫度補償	臭氧發生器出口濃度實時檢測。
0-50g/Nm³	正壓或負壓取樣，帶有壓力，溫度補償	臭氧發生器出口或尾氣臭氧濃度檢測。
0-1000ppm	正壓或負壓取樣，帶有壓力，溫度補償	箱體內臭氧濃度實時檢測。
0-100ppm	正壓或負壓取樣，帶有壓力，溫度補償	空間或房間內臭氧濃度實時檢測。
